电动试压泵2D-SY100-130MPa

来源:达凯思机械    作者:达凯思   时间:2015-01-10 16:48:31

   电动试压泵      电动试压泵

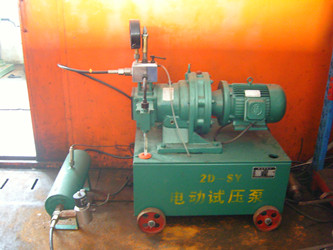

2D-100MPa-130MPa电动试压泵

试压泵|电动试压泵|高压电动试压泵|压力自控试压泵|压力遥控自控试压泵
2D-SY50/100、2D-SY40/130型电动试压泵是电动双缸对置往复移动式试压泵,其主要用途如下:
1、一般压力试验:主要是对压力容器、化工设备等做水压、密封、强度和爆破试验,及实验室获得高压液体。
2、Pg≤160MPa压力仪表的交变负荷试验。
Pg≤100MPa压力仪表超负荷试验。
3、Pg≤100MPa胶管爆破试验。
实验介质为水,运动粘度≤20cst(50℃)[mn2/s]油类,或类似于水、油的液体。
三、打压泵基本参数

型    号
额定排出压力
额定流量L/h
泵速min-1
配套功率KW
2D-SY50/100
100
50
115
4
2D-SY40/130
130
40
115
4

四、结构特点

2D-SY50/100、2D-SY40/130型电动试压泵,传动部分采用卧式摆线针轮减速机,然后经主轴偏心滑块机构,驱使十字头在水平滑道内往复移动,带动柱塞在液缸内的往复运动,以排出高压液体。整个泵体部分置于水箱上方,固定在与水箱盖相齐的机座上,并对置安装,以便于拆装液缸部分易损件和其它维护工作,从而使整体结构紧凑,外观造型大方。
缸体是试压泵的关键部件,由柱塞副和阀门试压泵系两大部分组成。其中柱塞、密封件、套筒、阀与阀套为关键零件和易损件,它们为相互配合的偶件。
高压试压泵为超高压往复泵,不但有超高压的工作性能。更重要的是在超高压工作下的安全可靠性。为此,两缸排出的压力液体,通过集水管进入集水体,在集水体上方中部设置安全阀,其开启压力出厂时校准在1.1—1.2倍的额定工作压力,集水体上方后部设置有放压阀,用于紧急情况卸压,但不作为被试容器的卸压用。另外在集水体上方前部装有压力表以示压力,为防止泵的脉动压力影响表的读视,表的下部设有阻尼装置。
