测试用高压气动试压泵技术方案

来源:达凯思机械    作者:达凯思   时间:2018-07-18 11:06:35

 一、总体要求

 1、本方案拟采购的测试用高压气动泵由高压气动试压和便携式高压气动试压泵组成,其工作均使用0.60.8MPa压缩空气为驱动气源,防爆、输出压力可调、升压速度可控,移动式结构,符合国家相关标准。

 2、高压气动试压为双连气动压力泵,由低端压力泵和高端压力泵组成,最高工作压力140MPa

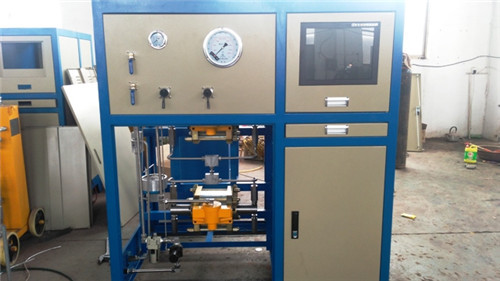

气动试压泵



  3、部件设计、制造须满足“性能先进、工作可靠、运移方便、运行经济、满足HSE、节能、环保和国家法律法规相关要求”的原则。

  4、便携式高压气动泵配30L不锈钢液箱和安全溢流阀,框架式结构,最高工作压力70MPa

本技术方案中,高压气动泵、便携式高压气动泵应满足:

1)高压气动泵

  泵为双连气动压力泵,由低端压力泵和高端压力泵组成,低端压力泵比值为151,高端压力泵比值为1236;泵为移动式结构,在工作状态有固定及平衡装置,能满足运输的需要;各压力泵有独立的控制开关,运行工作速度方便可调,且能够完全切断压力泵的工作气源。低端压力泵独立工作时,可通过高端压力泵的通路输出压力,各压力泵输出端均设有单向阀,各输出口装有截止阀,防止压力回返。高压管路中的单向阀及截止阀应能方便更换;泵气源出入端装有带减压阀的分水滤气器及油雾器,规格与气动压力泵匹配。进水口设有水路过滤器,且能方便更换、清洗;泵压力系统配备1.6级耐震压力表及FS 0.1%的压力传感器,压力表额定压力为160MPa,为内MPaPSI,压力传感器额定压力为150MPa。封闭压力输出口,压力表及压力传感器可进行压力相互校对;泵设有压力记录仪,记录仪与压力传感器的接口相互匹配,连接方便可靠;泵排量(调压阀输出气压0.7MPa),低端压力泵(151)单泵工作时空载排量12.7-15L/min;泵设有备用水箱,进出水口可与水源接口连接。

  工作介质:无腐蚀低粘度液体

  适应环境温度:-542℃;

  气源压力:0.60.8MPa

  压力比值:151(低端);1:236(高端)

  最高工作压力:140MPa

  空载排量:12.715L/min

2)便携式高压气动泵

  泵输出压力最高可达70MPa;配30L不锈钢液箱,并带有液位器;配安全溢流阀,保障设备超压时系统安全;配1.6级耐震压力表显示系统输出压力,压力表额定压力100MPa;设备出口处配有保压阀、卸荷阀;整体为框架式结构,顶部带吊环,方便吊装。

  工作介质:无腐蚀低粘度液体

  气源压力:0.60.8MPa

  最高工作压力:70MPa

  空载排量:10L/h

  液箱容积:30L

  最大设备重量:30Kg

  5、配套高压输出软管,耐压70MPa

  6、配套部件灵活、可靠、准确、配置合理。拟采购的部件中含有安全设备设施,要求提供安全生产制造许可,并提供有效权威认定机构出具的首检合格报告。

  7、各部件设计制造应满足国家法律法规要求,如属于国家及行业许可项目,必须提供有效证件。

  8、保证所有配套零部件均为新品,且不使用国家明令淘汰的产品或低效高耗产品。

二、设计及制造标准

本方案拟采购的设备应遵循的规范和标准主要包括但不仅仅限于以下所列范围:

  SY/T 5053.12000防喷器及控制装置

  SY/T 51272002井口装置和采油树规范

  API Spec 16A/ISO 13533钻通设备规范

  API Spec 16C节流和压井管汇

  API Spec 6A/ISO 10423采油树和井口装置

  其它未列出的与拟采购产品有关的规范和标准,投标方有义务主动向业主提供。供货时应提供在本工程中所采用的标准和规范的清单,并应保证其版本为最新版本(包括修正版)。

三、总体技术方案

  提供的设备应满足于以压缩空气为动力源,输出液压力与气源压力成比例,通过对气源压力的调整,得到相应的液压力,从而实现高压液体输出的功能用途需要。主要技术指标满足本方案第四条----主要技术参数要求。设备含有但不仅限于:2台高压气动泵、2台便携式高压气动泵、辅助附件及密封件(详见主要配置清单)。

以上各条件为投标方必须满足,否则其投标将被拒绝。

四、主要技术参数

提供的设备须满足以下指标:

  1、测试用高压气动泵主要用于压缩气体驱动条件下的带压液体输出,使用0.60.8MPa压缩空气为驱动气源,防爆、输出压力可调、升压速度可控,移动式结构。

  2、测试用高压气动泵主要技术指标

1)工作介质:无腐蚀低粘度液体

2)气源压力:0.60.8MPa

3)高压气动试压泵最高工作压力140MPa,双连气动

4便携式高压气动泵空载排量10L/h框架结构

5)高压输出软管耐压70MPa
