试压泵便携式数显记录仪压力采集系统

来源:达凯思机械    作者:达凯思   时间:2015-03-06 14:52:23



便携式数显记录仪压力采集系统

                         ——可以和任何试压泵配套使用



一、设备的使用条件:

1、设备可在需方不必增加其它设施的情况下可正常安装使用。

2、机动时间:7.5小时×3/×250/=5625小时/

3、环境温度:﹣5~42

4、试验介质:常温水(温度低于0℃时,试压介质应为防冻液)

5、设计耐压:随用户要求,可任意配合用户试验压力。

6、测试温度:常温

7、压力测量精度:精准度为满量程千分之一。

本系统采用传感器的精度为FS 0.1%

8、本系统的整体控制精度为FS 0.3-0.5%
    9
、电源:AC380/220V50Hz

10、海拔高度:≤1500

11、相对空气湿度要求:≤70-90%



二、本套设备的主要功能参照客户技术要求非标制作。

其中参考的打压泵执行标准为:

JB/T9089-1999试压泵

JB/T53194电动试压泵 产品质量分等

GB-T9234-1997机动往复泵

GBT 7784-2006 机动往复泵试验方法

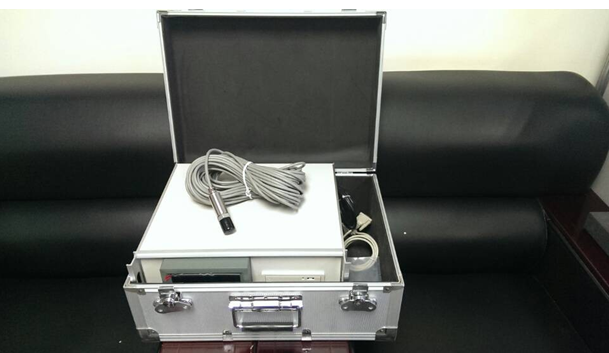

三、便携式记录仪压力采集系统由:



数显记录仪(彩屏)、微型针式打印机、精度为满量程千分之一压力变送器及便携式机箱组成。



注:便携式记录仪压力采集系统功能可非标定制。以上功能只是列举,仅供参考,具体请以实物为准。

记录仪试压泵


记录仪试压泵


记录仪试压泵

四、便携式记录仪压力采集系统具有以下功能:


数显记录仪压力采集系统技术参数:

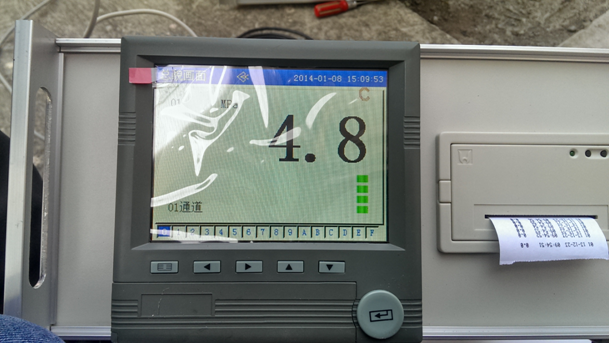

数显记录仪五寸(彩屏),AC220V电源,接入压力传感器信号;

采集的压力数据可通过U盘导出导入计算机,也可直连电脑通过计算机上位机软件读取数据;

微型打印机(针式);

压力传感器:精度为满量程FS0.1%DC24V4-20MA随用户要求,可任意配合用户试验压力

仪表工具箱:安装记录仪与打印机等,标配;

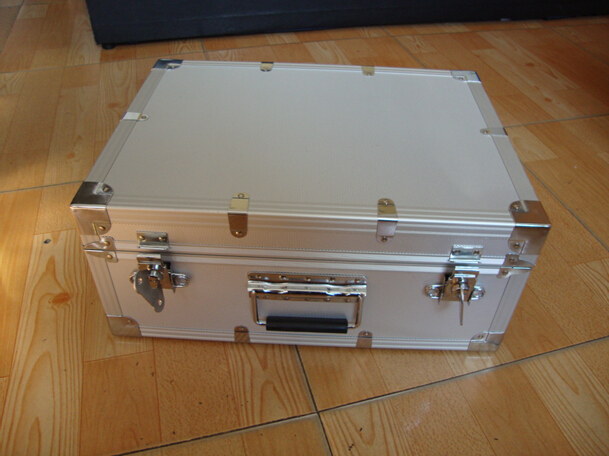

便携式机箱:安放仪表工具箱及备件;

仪表电源线:一套;

压力信号线:一套;

8G高速U盘:一个;

计算机上位机管理软件:光盘一张。



便携式记录仪压力采集系统具有以下功能:


1
、在压力试验过程中,可以显示实时压力数值和实时压力曲线,自动记录压力值及升压保压过程的曲线变化并存储与打印到微型打印机,或通过U盘导出数据到计算机等功能。

2
、数显记录仪压力采集系统可随时通过数据线直连到计算机(笔记本电脑)上,通过计算机后台软件实时观察试验情况及压力数值和压力曲线,并可通过计算机导入数据随时打印试验报表,试验报表格式电子档可任意随时编辑。 计算机(笔记本电脑)由客户自行提供。

3
、远程控制:便携式记录仪压力采集系统通过压力传感器数据线与试压泵相连,可以进行延长,从而实现远程控制、安全试压的目的!
